施工前の状況・課題
地熱流体に含まれる鉱物成分の硬質スケールが設備内部に厚く堆積しており、複雑な形状部にも付着していたため、母材を傷めることなく効率的に除去できる工法が求められていた。
この現場の流れ
止められる系統から順に入り、設備の機能を回復させるまで
施工後の結果・効果
厚く堆積したスケールを効率よく除去し、複雑形状部まで均一な仕上がりを実現。設備の機能回復とメンテナンス性の向上に貢献した。
なぜ地熱発電設備にウォータージェットか
地熱発電は、地熱で温めた水（蒸気）の勢いでタービンを回して発電します。この水は純水ではなく、シリカなどの成分を含んだ水です。それが配管やバルブの内側に、どんどん固着していきます。これがスケールです。スケールが厚くなると熱交換の効率が落ち、流体の通り道が詰まる原因になります。ひどい場合は、管の半分が埋まってしまうこともあります。

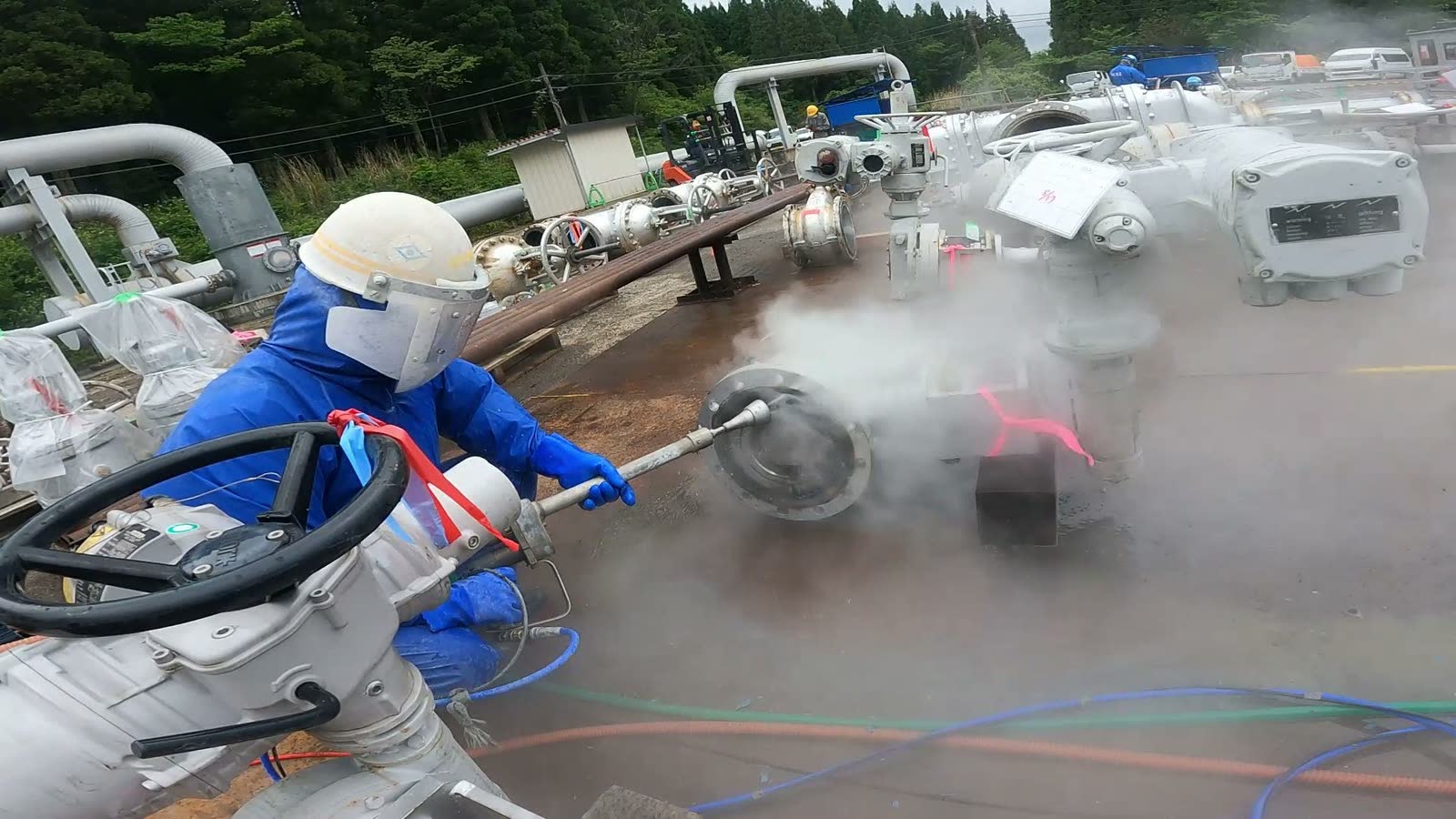

発電を完全に止めることはできないため、止められる系統から順番に、超高圧水で内部を洗浄します。系統を片方ずつ止めて交互に洗浄していくのが基本です。周期はおおよそ2年に1回。定期的に実施されます。
発電所の仕事をもっと見る →使った機材：ハンド回転ガン

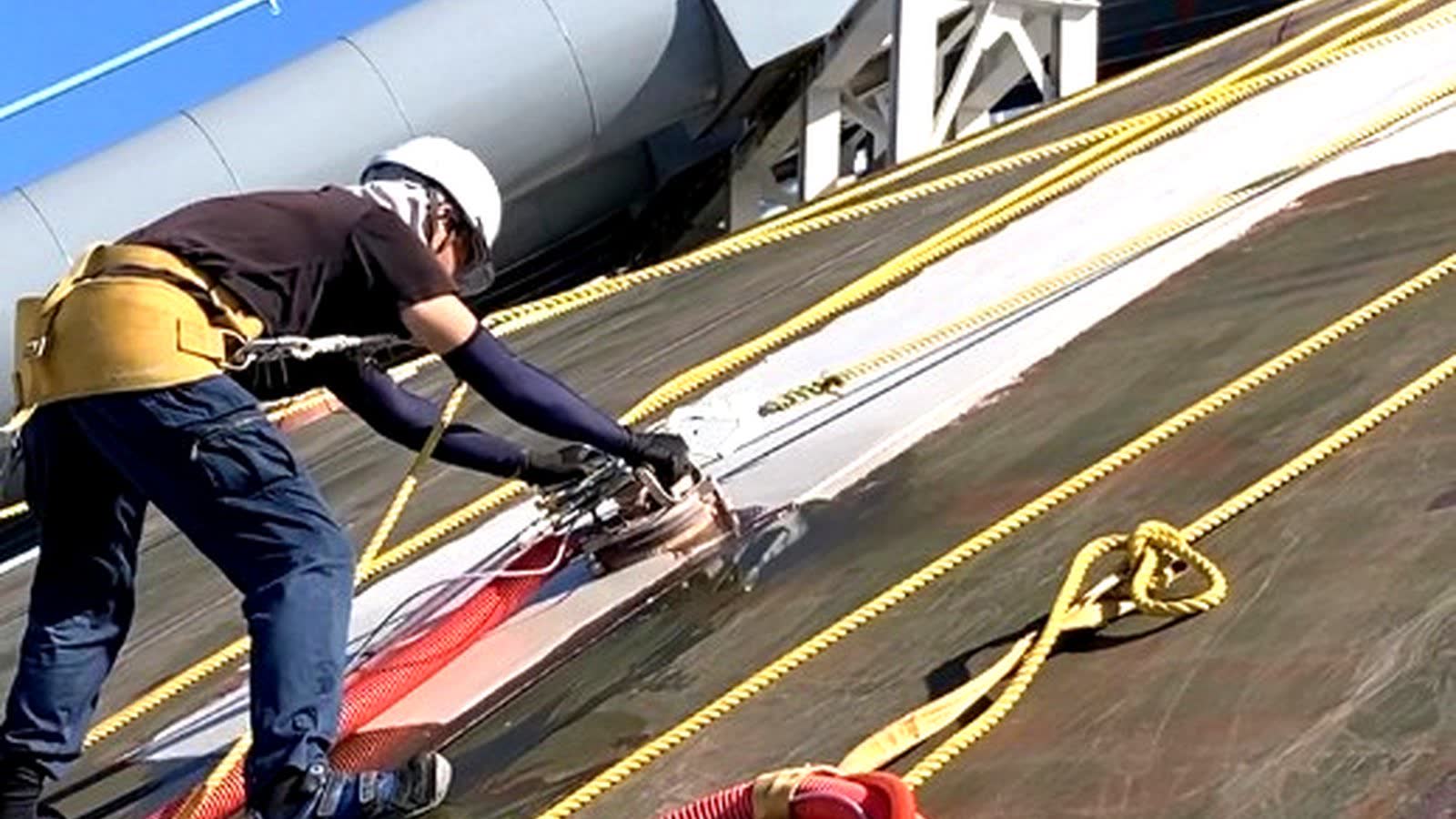

ノズルが回転しながら噴射し、面を均一に処理する道具です。ロータリーガンとも呼ばれます。当社では NLB 社製を使っています。超高圧水とは別にエアーを通す経路があり、エアーで先端のヘッドが回る仕組みです。移動するときは必ずコックを閉じ、戻りのホースを抜いてから動かします。
よくある質問
地熱発電設備のスケール除去について
地熱発電の設備に、なぜスケールが付くのですか。
地熱発電は、地熱で温めた水（蒸気）の勢いでタービンを回して発電します。この水は純水ではなく、シリカなどの成分を含んだ水です。それが配管やバルブの内側に固着していきます。これがスケールです。
スケールが溜まると、何が起きるのですか。
熱交換の効率が落ち、流体の通り道が詰まる原因になります。ひどい場合は、管の半分が埋まってしまうこともあります。
発電を止めずに洗浄できるのですか。
発電を完全に止めることはできないため、止められる系統から順番に入ります。系統を片方ずつ止めて、交互に洗浄していくのが基本です。
どのくらいの周期で実施するのですか。
おおよそ2年に1回の周期で、定期的に実施されます。
